BBR VT CONA CMF sistem za naknadno zatezanje sa ravnim sidrenjem
Sistem za naknadno zatezanje CONA® CMF (sa ili bez direktnog povezivanja sa betonom) sa evropskim odobrenjem je višežilna tehnologija za primene naknadnog zatezanja unutar betonskog profila, kada se ankerovanje mora izvršiti u veoma tankim betonskim profilima, kao što su ploče. Standardna veličina zatezanja kreće se od 2 do 4 niti. Tipične primene uključuju parkinge, stambene zgrade, poslovne prostore, tržne centre i distributivna skladišta.

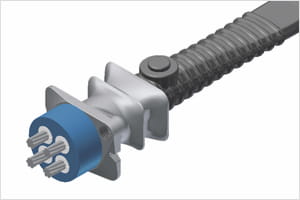

CONA CMF

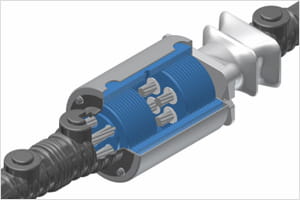

Coupler H
CONA CMF tetive se takođe koriste za viseće ploče u bolnicama i stadionima, kao i za podne ploče za terminalne zgrade, hangare i sportske objekte ili mostovske ploče. Članovi BBR grupe nude projektovanje PT pločastih konstrukcija i poseduju opsežno inženjersko znanje potkrepljeno dugogodišnjim iskustvom, kako bi postigli najveću moguću korist za sve strane uključene u proces izgradnje.
Konfiguracija sidra
Glavne komponente područja za sidrenje CONA CMF su ankerni vijci, glava ankera, element za prenos sile i čaura. CONA CMF BT (prenosna ploča) se koristi za prenos sila na beton, koja koristi napredni troravninski prenos sopstvene sile specijalno razvijen za sidrenje u tankim poprečnim presecima. Ovo omogućava veoma male osovne i ivčne udaljenosti sidrenja, kao i primenu pune sile naknadnog prednaprezanja pri veoma niskim čvrstoćama betona.
Fiksne i zatezne spojnice
CONA CMF tetive mogu se spojiti pomoću sopstvenih spojnih čaura tipa H. Spojnica može biti zatezna/aktivna sidrena spojnica (tip S) ili fiksna/pasivna sidrena spojnica (tip F) na koju jedinica opterećenja prenosi silu, ili kao pokretna spojnica (tip B) koja se kreće duž cele dužine tetive.
Zaštita od korozije
Snop užadi je zatvoren unutar valovitog okruglog ili ravnog plastičnog ili čeličnog cevi BBR VT, napravljenog od čelika ili plastike. Za posebne primene, kao što su omčaste cevi, mogu se koristiti glatke okrugle čelične ili plastične cevi. Punjenje cevi kod primena sa direktnom vezom za beton vrši se pomoću visoko efikasne injekcione mase BBR. Za primene bez direktnog vezivanja za beton, u cev se može ubrizgati mast/vosak ili cirkulišući suvi vazduh.

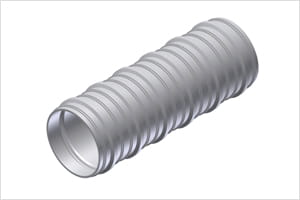

Conduit plastique BBR VT

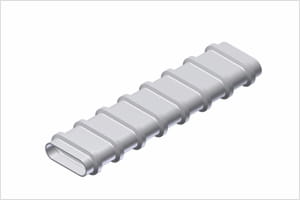

Conduit plastique BBR VT
Betonirani i nepristupačni sidra unutar betonskog dela
Prenos opterećenja se postiže lokalnom deformacijom užadi i vezivanjem za beton. Članovi BBR mreže nude razna rešenja, kao što su sidra u obliku sijalice ili petlje i talasasta i klinasta sidra koja su u potpunosti u skladu sa propisima koji važe na mestu upotrebe.
