BBR VT CONA CMI sistem za naknadno zatezanje unutar betonskog poprečnog preseka
CONA® CMI sistem unutrašnjeg naknadnog utezanje unutar betonskog profila sa i bez direktnog povezivanja sa betonom, koji ima evropsko odobrenje, je međunarodno najmodernija i najnaprednija PT tehnologija sa više niti, u rasponu od 1 do 73. Najčešće se koristi za mostove (livene na licu mesta kao i prefabrikovane), skladišta LNG/LPG, rezervoare i silose, nuklearne elektrane, stadione i dr.

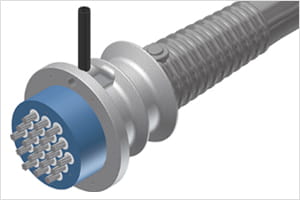

CONA CMI BT

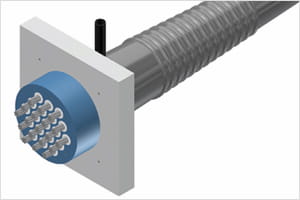

CONA CMI SP
CONA CMI kablovi takođe ispunjavaju zahteve AASHTO LRFD specifikacija za izgradnju mostova, uključujući primenu u posebno agresivnim sredinama. CONA CMI se može proizvesti na način da se može ponovo zatezati, zamenjivati i koristiti za kriogene, kao i za nuklearne primene.
Konfiguracija sidra
Glavne komponente područja za sidrenje CONA CMI su ankerni vijci, glava ankera, element za prenos sile i konusna čaura. Za prenos sila na beton, CONA CMI BT (prenosna ploča) može se koristiti za veličine zatezanja od 2 do 61 niti, a CONA CMI SP (kvadratna ploča) može se koristiti za 1 do 73 niti. Sistem CONA CMI BT (prenosna ploča) koristi napredni samoprenos sila u tri ravni, što omogućava veoma mala osovinska i ivična rastojanja ankera, kao i primenu pune sile naknadnog prednaprezanja pri veoma niskim čvrstoćama betona. CONA CMI SP (kvadratna ploča) je tradicionalni sistem sa prenosom sile na beton u jednoj ravni.
Fiksne spojnice, zatezne spojnice i pokretne spojnice

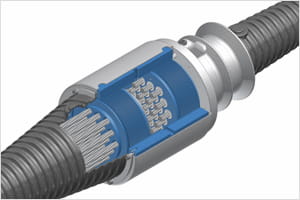

CONA CMI čepovi mogu se spojiti pomoću sopstvene spojnice tipa K za čepove raspona od 2 do 31 užeta (veće veličine dostupne na zahtev) ili spojne čaure tipa H za 1 do 73 užeta. Obe vrste spojnica mogu se koristiti kao spojnica za zatezanje/aktivni anker (tip S) ili fiksna/pasivna ankerna spojnica (tip F) na koju jedinica opterećenja prenosi silu, ili kao pokretna spojnica (tip B) koja se kreće duž cele dužine čepova.

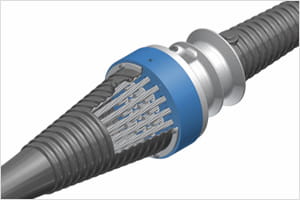

Fixed Coupler K

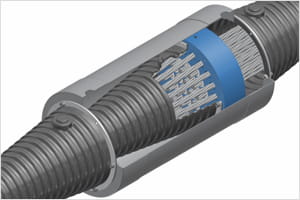

Movable Coupler BK
Movable Coupler BK

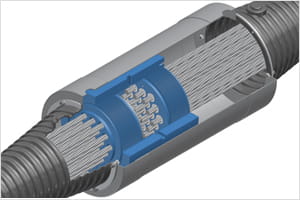

Movable Coupler BH
Zaštita od korozije
Snop pramenova je zatvoren unutar valovite okrugle čelične ili BBR VT plastične cevi. Za posebne primene, kao što su zatezači sa omčama, mogu se koristiti glatke okrugle čelične ili BBR VT plastične cevi. Upotreba ravnih čeličnih ili BBR VT plastičnih cevi je takođe moguća za manje veličine zatezača. Punjenje zatezača u primenama sa direktnom vezom za beton vrši se pomoću visoko efikasnog BBR sredstva za injektiranje. Za primene bez direktnog vezivanja za beton, u cev se može ubrizgati mast/vosak ili cirkulišući suvi vazduh. CONA CMI oprema za naknadno zatezanje takođe se može instalirati kao potpuno nezavisni izolovani zatezači, kako bi se obezbedio najviši mogući nivo zaštite od korozije i kontrole.

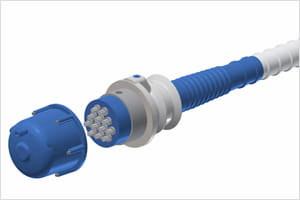

CONA CMI EIT

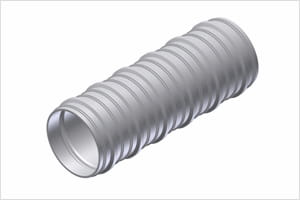

BBR VT Plastic Duct
